高壓開關特性測試儀速度傳感器安裝方法

發布時間:2024-02-19 10:45:19瀏覽次數:1256

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

在測試開關速度時,先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6,選擇相應的傳感器安裝。

高壓開關特性測試儀

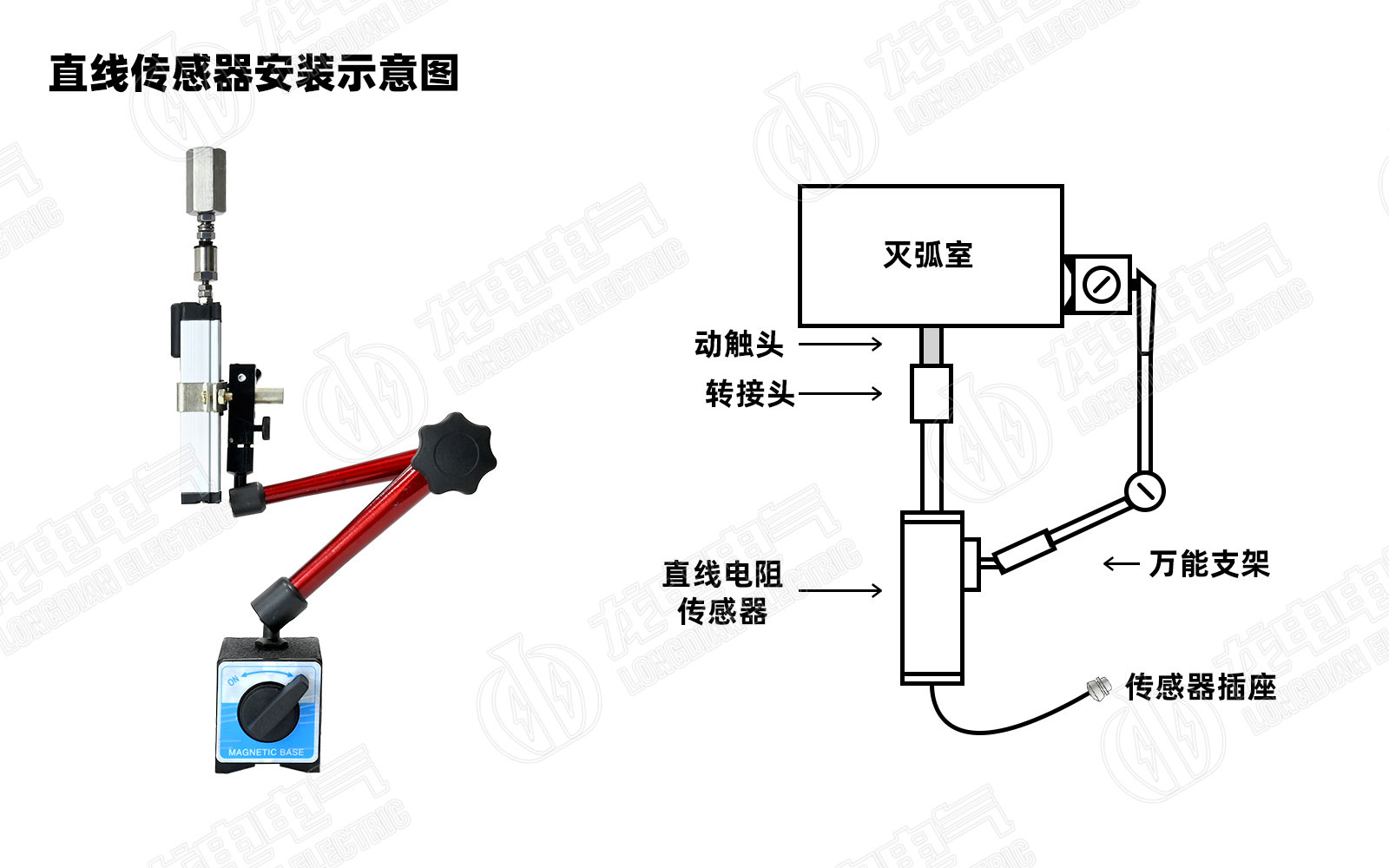

0.1mm直線傳感器(真空開關類)

傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿(動觸頭)上,傳感器用萬向支架固定,在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直,先拉出15mm左右的長度,確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63(VSI)等動觸頭裸露出來的真空開關。

高壓開關測試儀直線傳感器安裝圖

旋轉傳感器安裝方式:

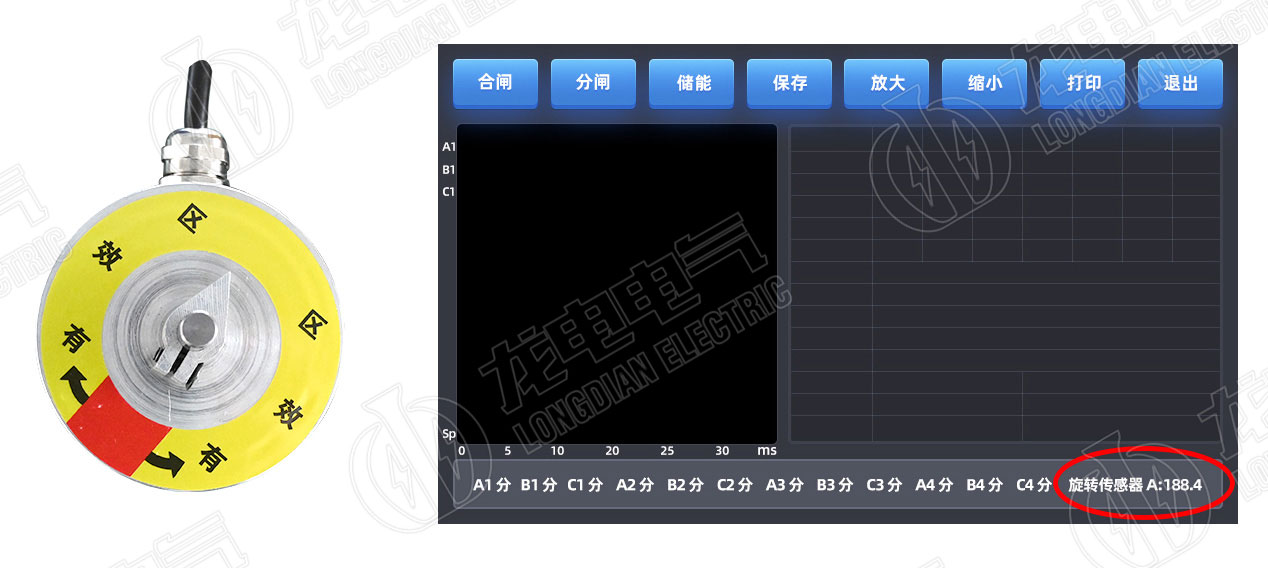

旋轉傳感器有效行程3450,傳感器指針尾部指向紅色區域,或者在儀器測試界面的狀態欄里面也可以看到傳感器狀態,如下圖,傳感器讀數盡量保持在160~200之間。

高壓開關測試儀旋轉傳感器

注意事項:旋轉傳感器使用時請將箭頭指向有效區中間,使箭頭尾部與紅色標志重合?。?!

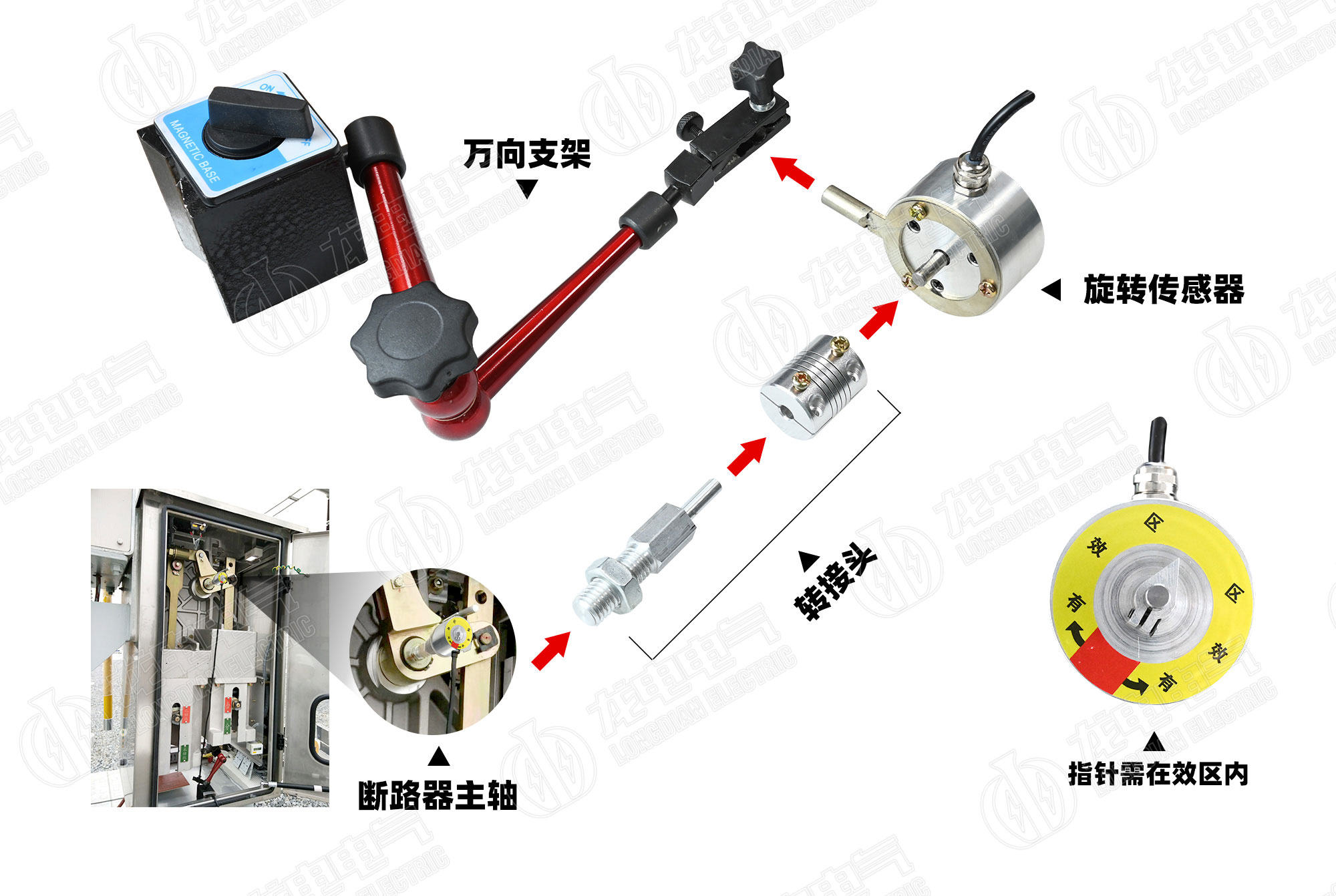

如密封式VS1、VD4開關,安裝在開關兩側拐臂(主軸),把兩側白色密封蓋拿掉,可看見主軸,把專用接頭套上即可,安裝時保持水平狀,再用萬向支架固定。如下圖:

高壓開關測試儀磁吸旋轉傳感器

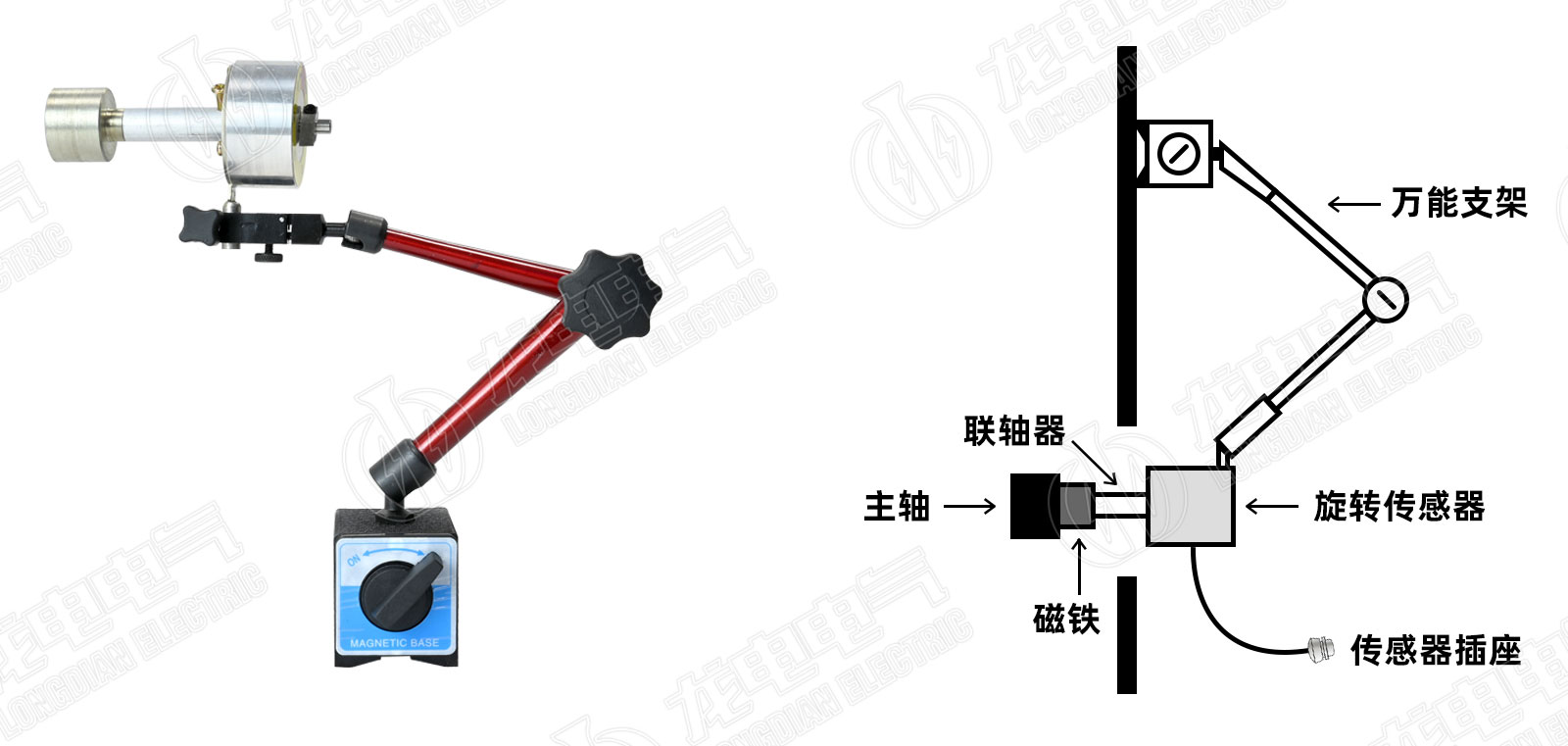

如果找不到拐臂,安裝在分合指式針處,先把分合指式針卸掉,再把傳感器連接頭擰上去即可。

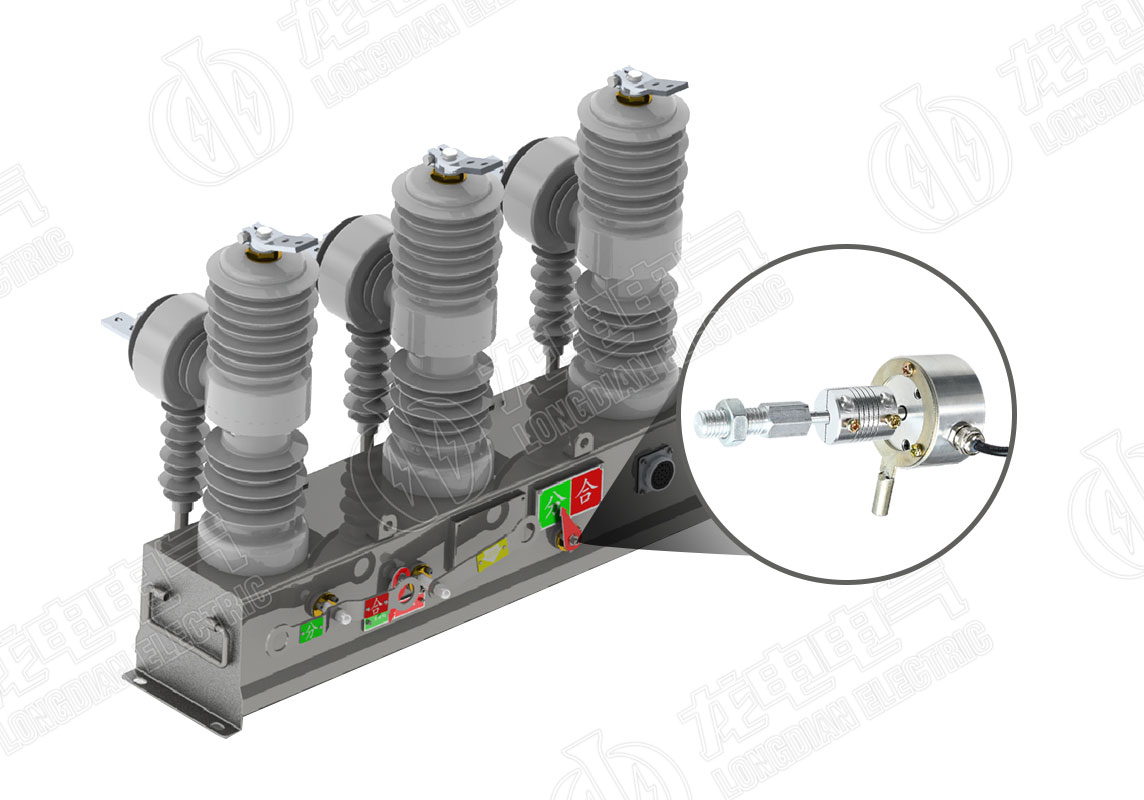

戶外真空開關及六氟化硫安裝示意圖:

戶外真空開關及六氟化硫安裝示意圖

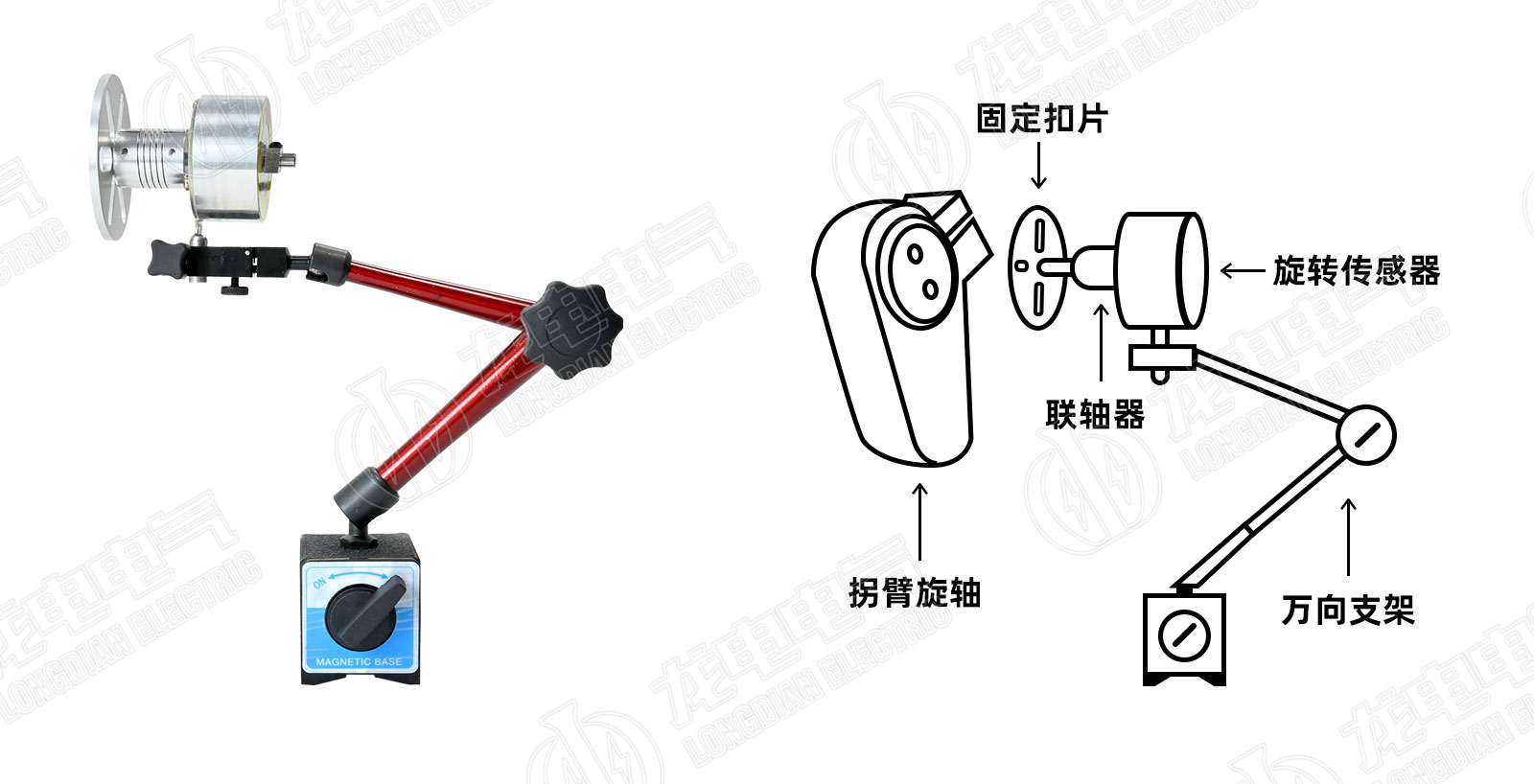

SF6斷路器的拐臂有角位移傳感器連接口,將U型口對應在螺桿孔固定,再用萬向節再固定傳感器。如下圖:

高壓開關測試儀扣片旋轉傳感器
