變頻串聯諧振試驗裝置是怎樣工作的

發布時間:2024-02-19 14:17:09瀏覽次數:1041

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

我們已知,在控制回路頻率f=1/2π√LC時,控制回路產生諧振,此時試品上面的電壓是勵磁變高壓端輸出電壓的Q倍。Q為操作系統品質因素,即工作電壓諧振倍數,一般為幾十到一百以上。先通過調節交流變頻電源的輸出頻率使控制回路發生串聯諧振,再在控制回路諧振的條件下調節交流變頻電源輸出電壓使試品工作電壓達到實驗值。因?yàn)榛芈返闹C振,交流變頻電源比較小的輸出電壓就可在試品CX上產生較高的實驗工作電壓。

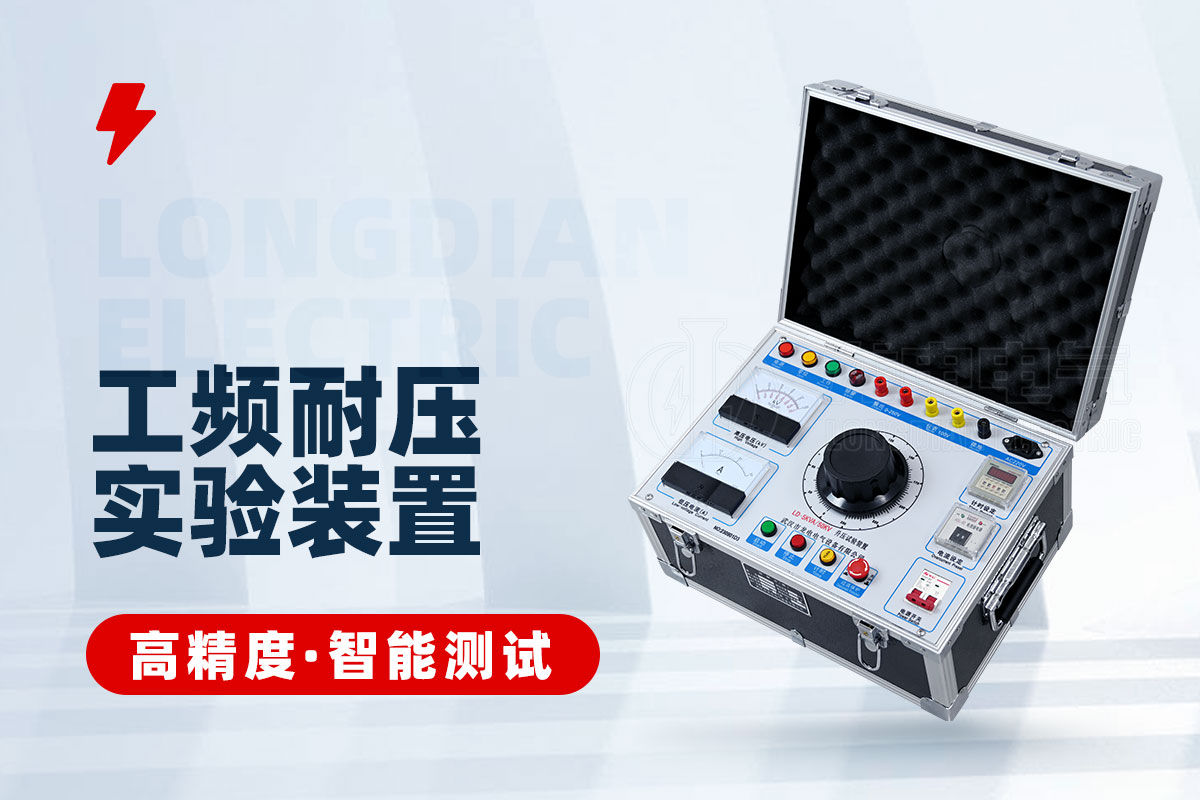

工頻耐壓試驗裝置

變頻串聯諧振試驗裝置主要是通過調諧電感與負荷電容使之產生工頻串聯諧振,變頻串聯諧振試驗裝置以獲得工頻實驗電壓的串聯諧振試驗裝置。串聯諧振由隔離變壓器、調頻調壓開關電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式;分壓器并接在被試品上,用于測量被試品上面的諧振工作電壓,并作過壓保護信號;調頻功率輸出經激勵變壓器耦合給串聯諧振回路,提供串聯諧振的激勵功率。

各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下,變頻串聯諧振試驗裝置因?yàn)楸辉嚻冯娙萘枯^大,或者實驗工作電壓要求較高,對試驗裝置的電源容量相對應的也有較高的要求,傳統的工頻耐壓裝置通常單件體積大,重量重,不方便現場搬運,而且不方便任意組合,靈活性較差。比較好的方法是選用串聯諧振的方式進行耐壓試驗。

以上就是小編給大家介紹的工頻耐壓實驗裝置這塊的相關知識哦,武漢龍電電氣專業生產工頻耐壓實驗裝置,從事于電力行業多年,旗下產品品質一流,歡迎廣大客戶前來選購。
