電纜故障一體化高壓脈沖電源工作原理詳解

發布時間:2024-11-19 09:24:17瀏覽次數:583

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

電纜故障一體化高壓脈沖電源是一種集成了高壓直流電源、儲能電容器、高壓放電間隙和采樣器等多個組件的設備。它通過產生高壓脈沖,施加到故障電纜上,利用產生的反射波形來精確計算故障點的位置。

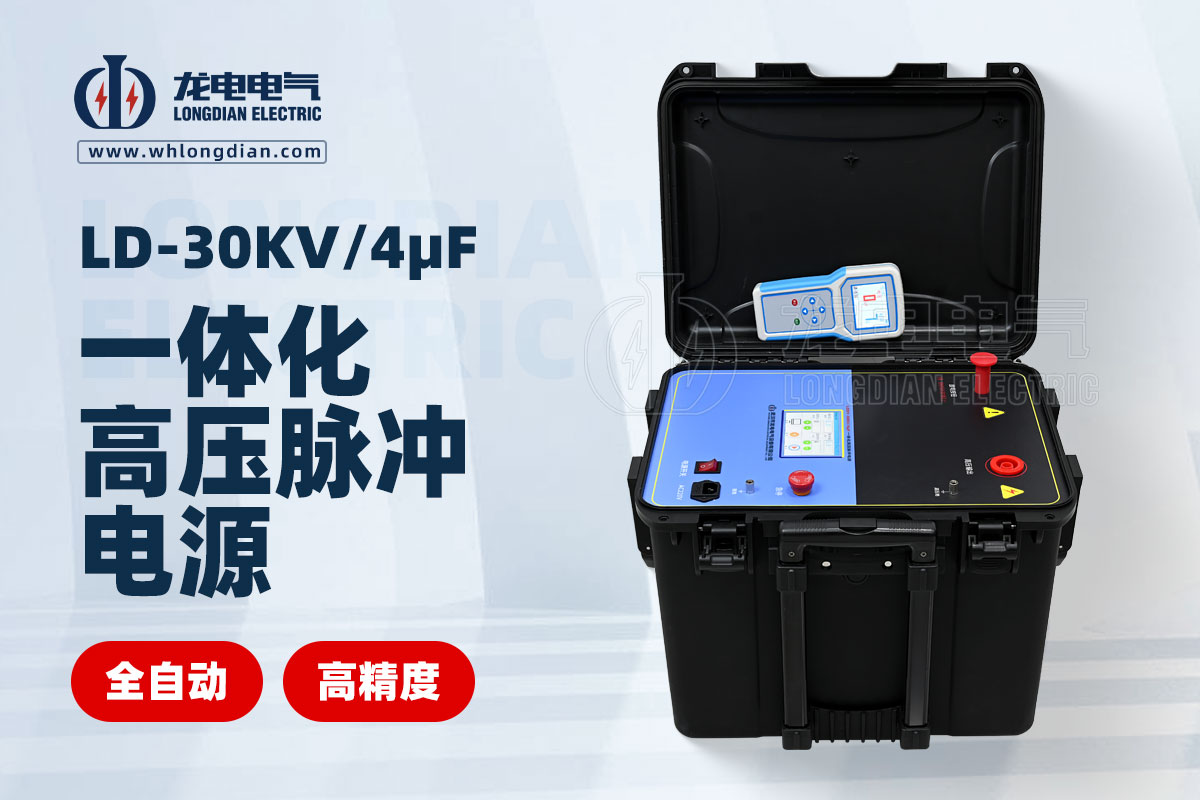

一體化高壓脈沖電源

工作原理

  1. 高壓脈沖的產生:

    • 充電過程: 直流高壓電源將電能轉化為高壓直流電,并將其儲存在大容量的電容器中。電容器就像一個能量蓄電池,為后續的放電提供能量。

    • 放電過程: 當需要進行故障檢測時,觸發裝置會迅速接通放電回路,電容器中的高壓電能通過高壓放電間隙瞬間釋放,產生一個幅值很高、持續時間很短的高壓脈沖。

  2. 故障波的產生與傳播:

    • 脈沖注入: 高壓脈沖通過測試線注入到待測電纜中。

    • 故障點反射: 當脈沖傳播到電纜故障點時,由于阻抗不連續,會產生反射波。反射波沿電纜向測試端傳播。

    • 波形疊加: 入射波和反射波在測試端疊加,形成復雜的波形。

  3. 故障定位:

    • 波形分析: 設備內置的采樣器會對疊加波形進行采樣,并通過專用的軟件進行分析。

    • 時間差法: 通過測量入射波和反射波到達測試端的時間差,結合電磁波在電纜中的傳播速度,可以精確計算出故障點到測試端的距離。

關鍵技術

  • 高壓脈沖技術: 確保脈沖幅值足夠高,能量足夠大,能夠可靠地激發故障點。

  • 波形分析技術: 采用先進的數字信號處理技術,對采集到的波形進行快速、準確的分析。

  • 故障判別算法: 根據不同的故障類型,采用不同的故障判別算法,提高故障定位的準確性。

優勢特點

  • 高效便捷: 一體化設計,操作簡單,測試效率高。

  • 精度高: 采用先進的測量技術,定位精度高。

  • 可靠性強: 組件質量可靠,穩定性好。

  • 安全性高: 具有過壓、過流保護等安全措施。

應用領域

  • 電力系統: 電力電纜、通信電纜的故障檢測和維修。

  • 工業生產: 工業設備控制電纜、傳感器電纜的故障診斷。

  • 建筑工程: 建筑物內電纜的隱患排查。

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商,專注于電纜故障一體化高壓脈沖電源等電力試驗設備的研發與生產。深耕電力行業多年,公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾,贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持,確保您的設備始終處于最佳狀態。選擇龍電電氣,選擇專業與信賴!
