測試意義：通過重合閘測試驗證斷路器在故障恢復后的快速響應能力及機械穩定性，保障電網運行可靠性。

高壓開關重合閘測試步驟：

• 準備工作

• 斷開高壓開關電源，確保設備處于安全狀態，并掛設警示標志。

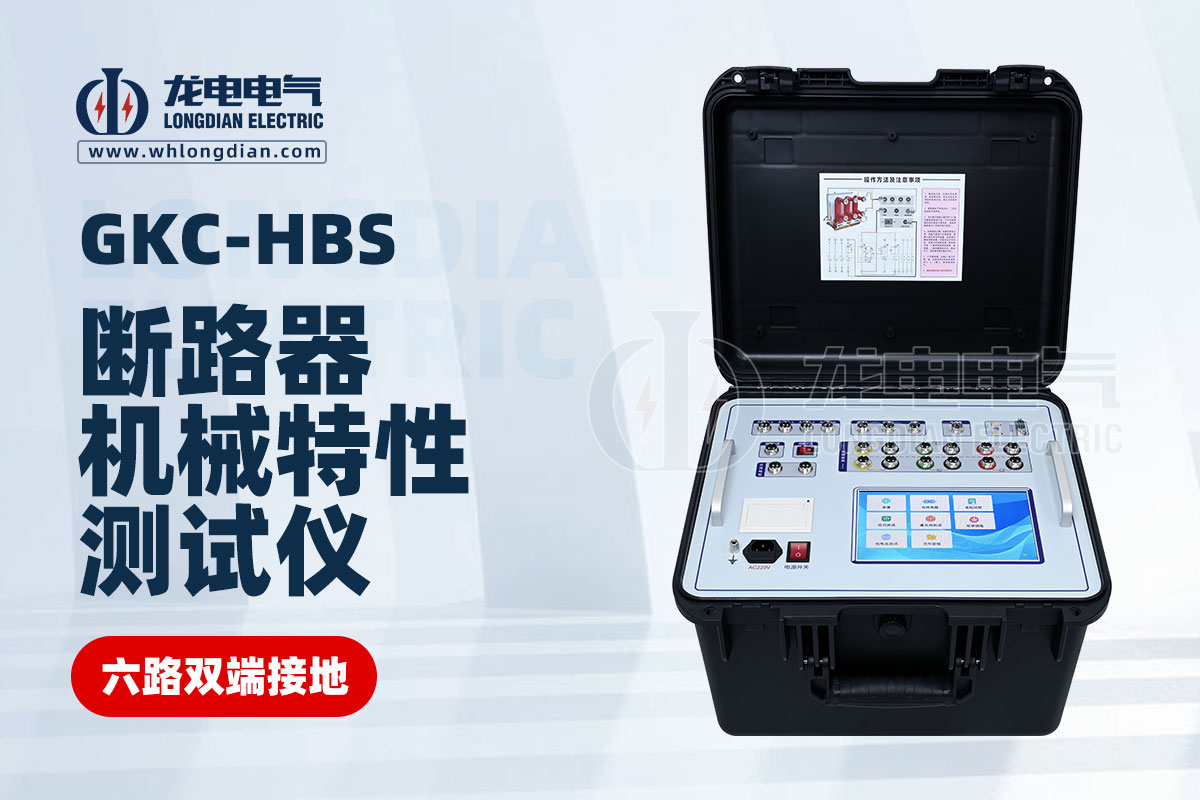

• 連接斷路器機械特性測試儀，安裝分合閘線圈傳感器、行程傳感器及時間同步信號線。

• 參數設置

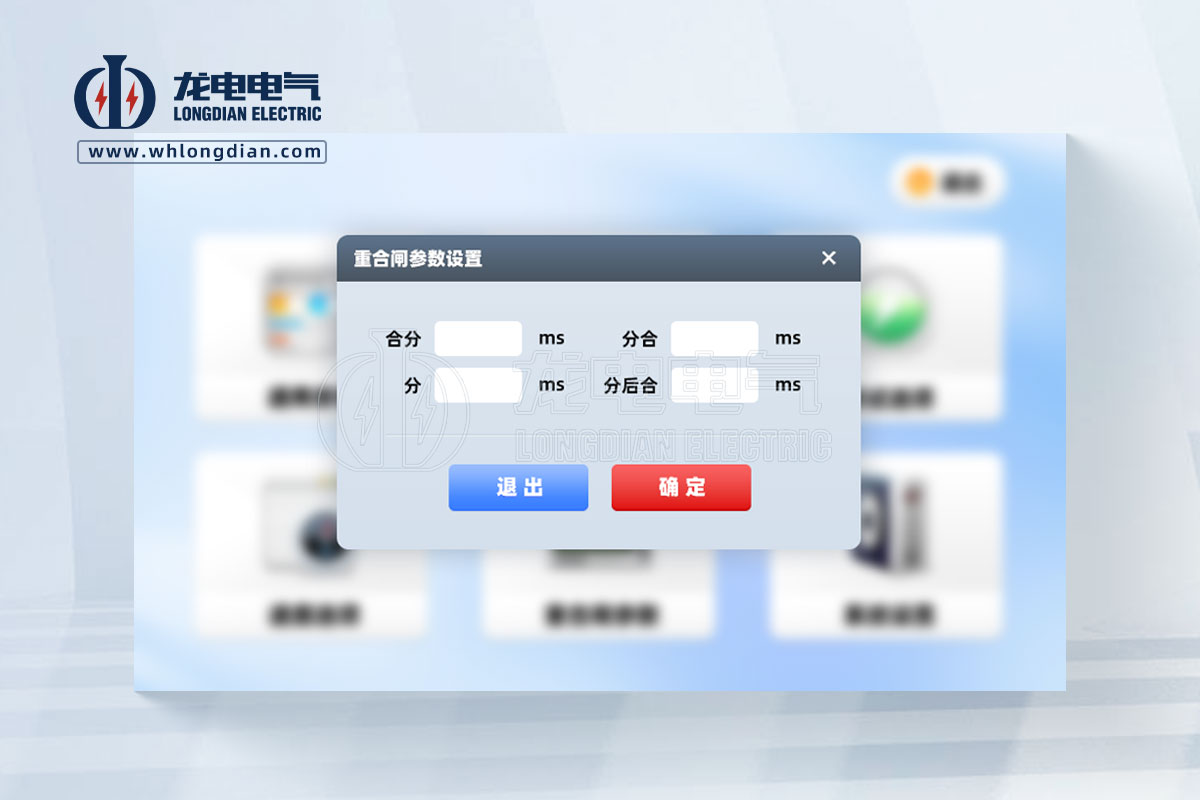

• 在測試儀中設置重合閘模式（如單分-單合、分-合-分等）及時間間隔（如0.3s、0.5s等）。

• 輸入額定操作電壓，選擇需測量的參數（分合閘時間、同期性、行程曲線等）。

• 執行測試

• 啟動測試儀，觸發高壓開關執行分閘操作，隨后自動觸發重合閘指令，記錄斷路器動作過程。

• 測試儀實時采集分閘時間、合閘時間、重合閘間隔時間及動作行程曲線。

• 數據分析

• 檢查分合閘時間是否符合標準（如IEC或國標要求）。

• 驗證重合閘間隔時間是否與設定值一致，分析動作同步性（三相時間差≤2ms為合格）。

• 觀察行程曲線是否平滑無卡頓，判斷機械部件是否存在異常。

• 注意事項

• 測試前確保儲能機構壓力正常，避免因能量不足導致動作異常。

• 測試后恢復設備至初始狀態，清理測試線纜，保存數據并生成報告。
