變壓器直流電阻測試儀選擇電流大小的方法是什么?

發布時間:2025-06-18 10:40:23瀏覽次數:145

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

選擇變壓器直流電阻測試儀的測試電流大小是確保測量準確性和效率的關鍵。合適的電流能讓測量結果穩定,同時避免對變壓器造成不必要的發熱。像武漢龍電電氣這類專業的電力測試設備制造商,在設計其直流電阻測試儀時,會充分考慮各種變壓器的特性和測試需求,提供多種電流選擇,并通常會在使用手冊中給出詳細的指導。

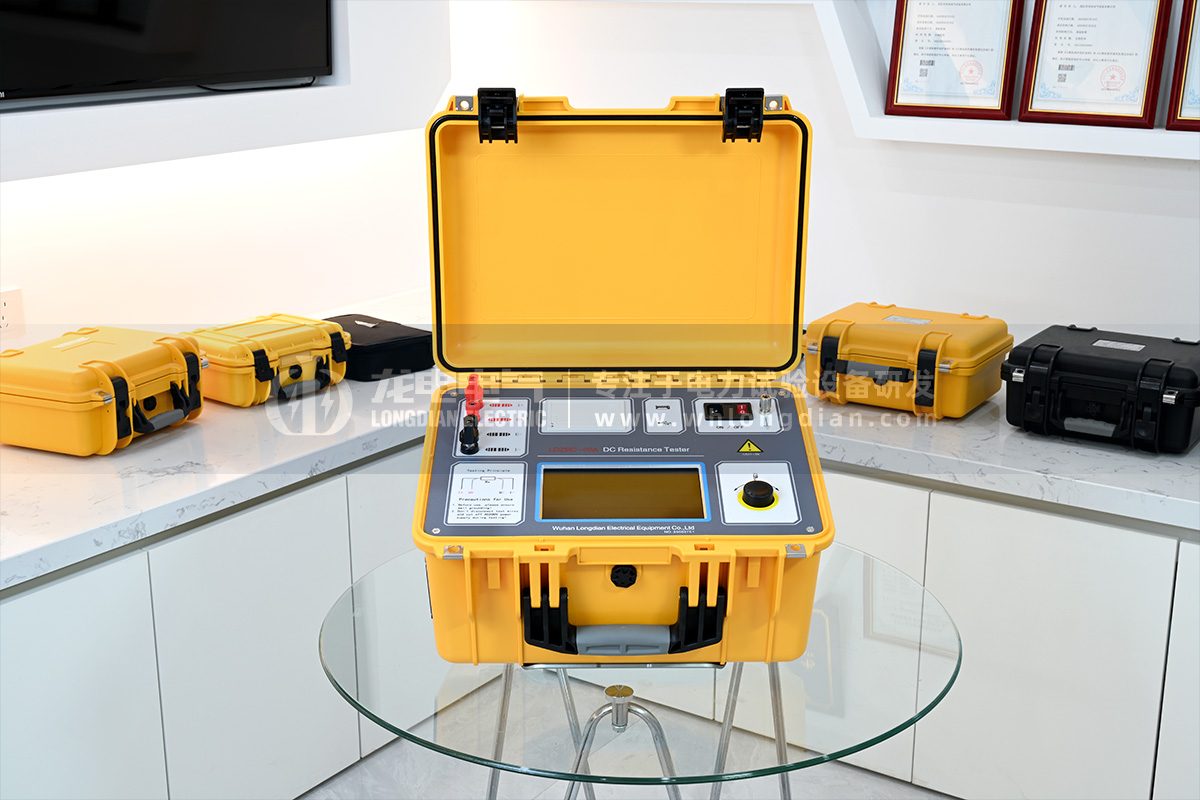

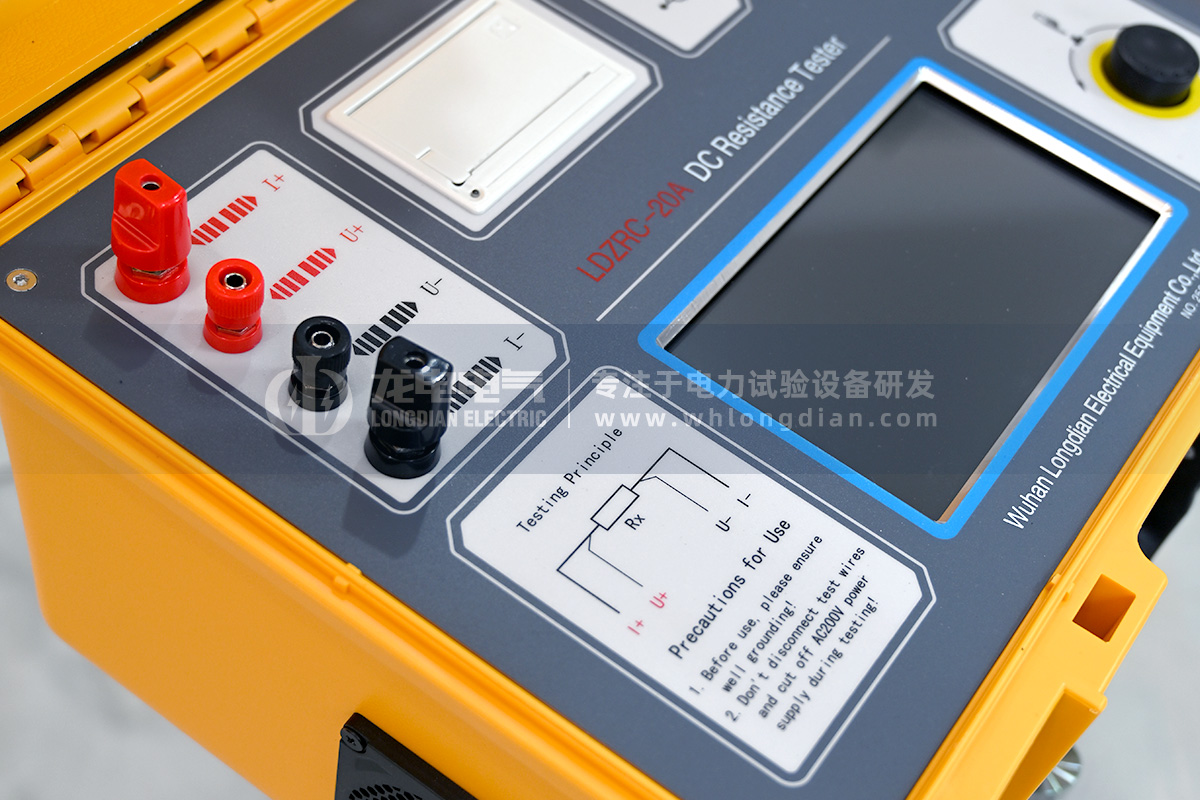

LDZRC-20A變壓器直流電阻測試儀

選擇測試電流的主要原則

選擇測試電流主要基于以下幾個原則:

  1. 滿足測量精度要求:

    • 測試電流應能使被測繞組在測試儀的最佳測量范圍內產生足夠大的壓降,以保證測量精度。過小的電流可能導致電壓信號太弱,容易受到噪聲干擾,從而降低精度;過大的電流則可能使測量值超出儀器的量程,或者導致繞組溫度升高。

    • 武漢龍電電氣的測試儀通常具有高精度的電壓和電流采樣模塊,能夠確保在各種電流下都能獲得可靠的讀數。

  2. 避免繞組發熱引起誤差:

    • 直流電阻受溫度影響顯著,溫度每升高1°C,銅繞組電阻值約增加0.4%。

    • 如果測試電流過大,會導致繞組發熱,使測量過程中繞組溫度升高,從而引起測量結果的誤差。尤其對于低電阻繞組,持續施加大電流會導致溫升更快。

    • 因此,測試電流應控制在不引起繞組明顯發熱的范圍內,通常建議溫升不超過1°C。

  3. 縮短充磁時間:

    • 變壓器繞組具有感性,施加直流電流后需要一定的充磁時間才能達到穩定狀態,此時測量值才準確。

    • 測試電流越大,繞組的充磁時間通常越短,可以縮短測試等待時間,提高工作效率。但是,這需要與避免繞組發熱的原則進行權衡。

    • 武漢龍電電氣的測試儀通常具備快速充磁功能和自動判斷穩定功能,能夠幫助用戶在最短時間內獲得穩定準確的讀數。


具體的選擇方法

綜合以上原則,可以采用以下方法選擇測試電流:

  1. 根據變壓器容量和繞組類型選擇:

    • 大型變壓器(高容量):由于繞組截面積大,電阻值相對較小,需要較大的測試電流(如10A、20A,甚至更大)才能產生足夠的壓降,同時其熱容量也大,對發熱的耐受能力較強。

    • 中小型變壓器(低容量):繞組電阻相對較大,通常選擇較小的測試電流(如1A、5A)。

    • 高壓側繞組:通常匝數多,導線細,電阻大,選擇較小的電流。

    • 低壓側繞組:通常匝數少,導線粗,電阻小,需要較大的電流。

    • 武漢龍電電氣的直流電阻測試儀通常會提供多檔電流選擇,覆蓋從毫安級到幾十安培的范圍,滿足不同容量變壓器的測試需求。

  2. 參考變壓器出廠報告或歷史數據:

    • 如果能獲取變壓器的出廠直流電阻值或歷史測量數據,可以根據這些數據估算一個大致的電阻范圍,然后選擇一個在該電阻范圍內能使測試儀精度最佳的電流。

  3. 試測法(推薦):

    • 對于不確定最佳電流的情況,可以從較小的電流開始測試。

    • 先用小電流(如1A或5A)測試,觀察測量結果的穩定性和讀數。

    • 如果讀數穩定且在測試儀的有效量程內,可以以此電流進行測試。

    • 如果發現讀數跳動大(不穩定)或顯示值太小,說明電流可能不足,可以逐步增大電流檔位(如從1A到5A,再到10A,甚至更高)。

    • 在增大電流時,要注意觀察變壓器繞組的溫升情況,確保溫升不超過允許范圍。

    • 武漢龍電電氣的儀器通常具備電流自動選擇或建議功能,可以輔助用戶快速找到合適的測試電流。

  4. 遵循行業標準或規程:

    • 一些電力行業標準或試驗規程中可能會對特定類型的變壓器直流電阻測試電流有推薦值或規定,應優先遵循這些標準。


注意事項

  • 測試前變壓器應充分放電:確保繞組不帶電,避免觸電危險和損壞設備。

  • 溫度校正:無論采用何種電流,由于直流電阻與溫度密切相關,測量結果最終都需要換算到標準溫度(如75°C)下的值。測試時應記錄變壓器繞組的實際溫度。

  • 多次測量取平均值:為了提高測量精度和可靠性,建議對每個繞組進行多次測量,并取其平均值。

選擇合適的測試電流是確保變壓器直流電阻測試結果準確可靠的重要步驟。借助武漢龍電電氣等專業廠家生產的高性能測試儀,并結合正確的操作方法,能夠高效準確地完成變壓器直流電阻的測量工作。
