在電氣檢測領域,回路電阻測試儀和直流電阻測試儀都是用于測量電阻的重要工具,但它們在設計原理、功能側重及實際應用中存在顯著差異。
雖然兩者都涉及電阻測量,但它們的工作原理和主要測量對象有所不同:

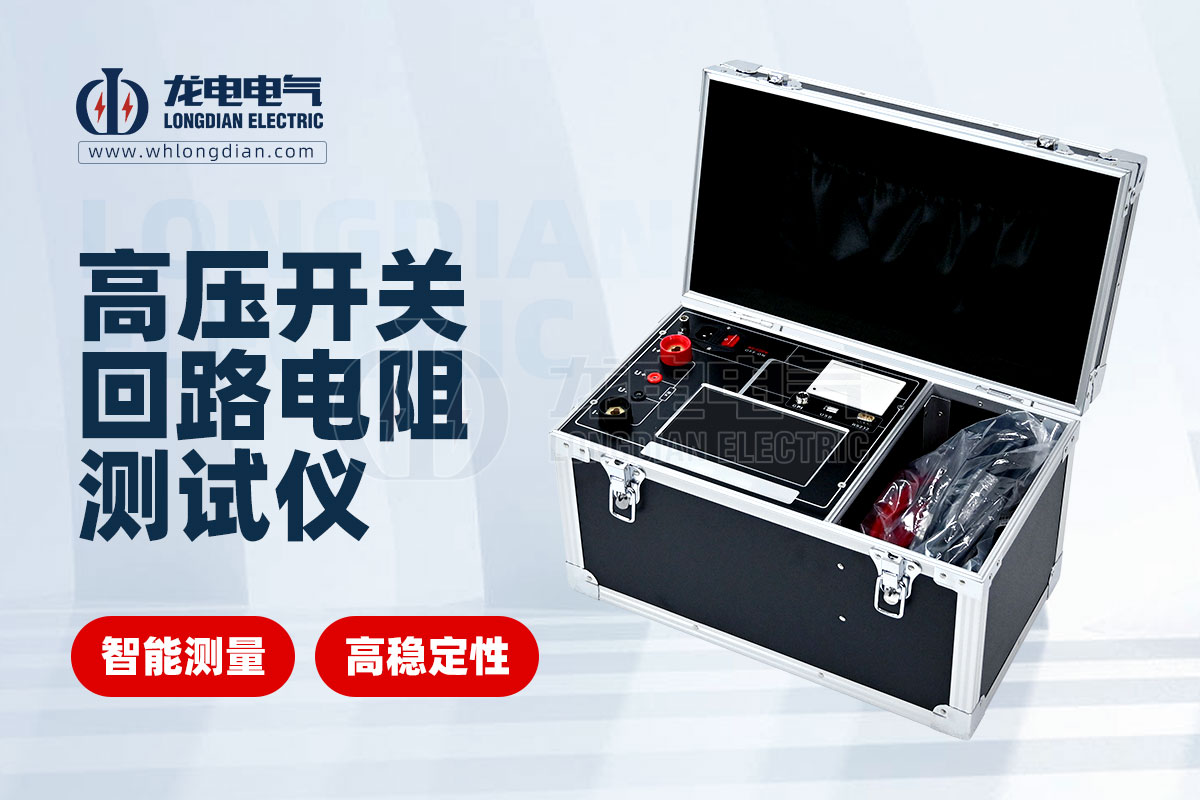

回路電阻測試儀 (Loop Resistance Tester): 回路電阻測試儀,有時也稱為接觸電阻測試儀或微歐計,主要用于測量大電流回路中的接觸電阻。它通過施加一個相對較大的直流恒定電流(通常從幾十安培到幾百甚至上千安培),然后測量回路兩端的電壓降,再根據歐姆定律計算出回路的電阻值。其核心目的是評估斷路器、開關、母線連接點等高電流路徑中的接觸質量,確保它們在通過大電流時不會產生過多的熱量或壓降。

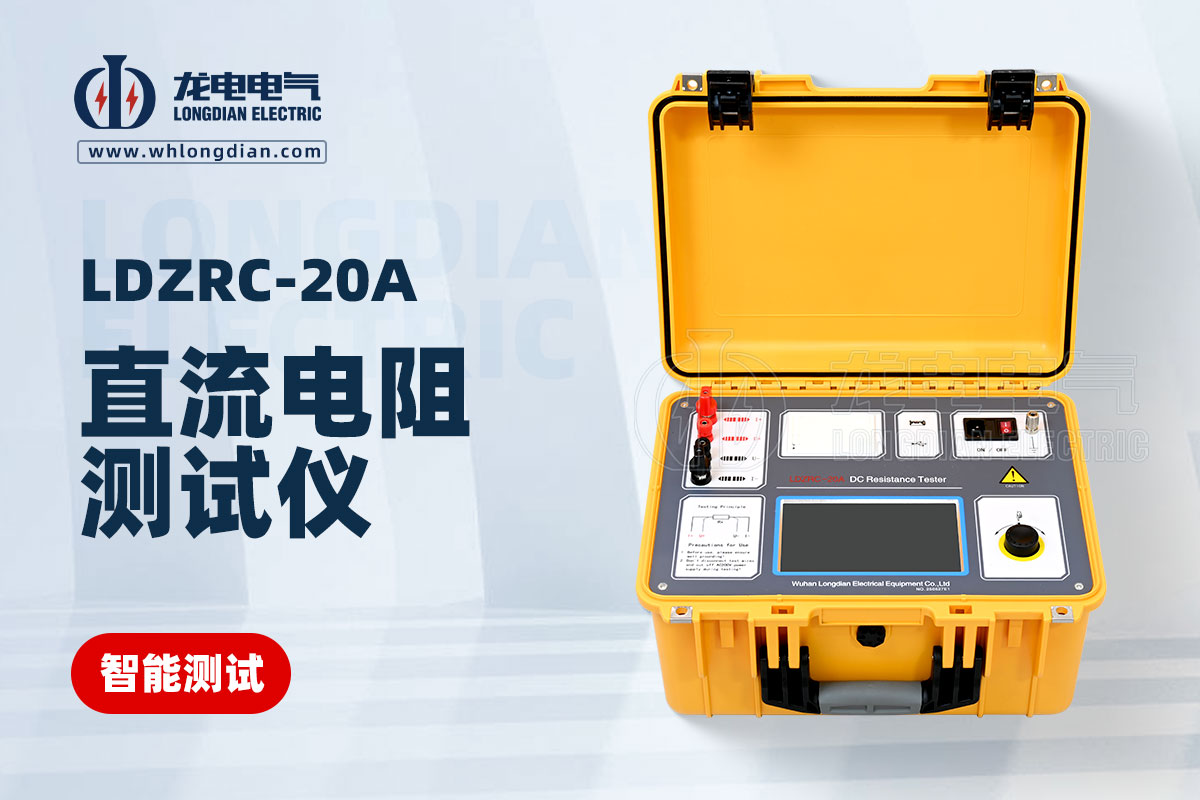

直流電阻測試儀 (DC Resistance Tester): 直流電阻測試儀,顧名思義,是專門用于測量各種電氣設備的直流電阻。它通常采用四線法(開爾文電橋法)測量,以消除測試引線電阻對測量結果的影響。直流電阻測試儀的測量電流范圍可以從毫安級到安培級,測量精度高,能夠精確測量從微歐到兆歐范圍的電阻值。它廣泛應用于測量變壓器繞組、電機繞組、電纜、電感線圈等設備的電阻,以評估其制造質量、運行狀況或是否存在故障。
兩者在功能和應用上各有側重:
回路電阻測試儀:
高壓斷路器、開關設備的接觸電阻測量:檢測開關觸點、連接端子的接觸是否良好,防止因接觸電阻過大而導致設備過熱甚至燒毀。
母線連接、接地引下線連接點的檢測:評估電力系統中斷路器、隔離開關、母線連接等關鍵回路的連接質量。
變電站、發電廠的設備交接試驗和預防性試驗:確保電氣設備在投運前或運行一段時間后,其回路連接符合標準要求。
地網連接點的低電阻測量:雖然不是主要功能,但也可用于檢測接地網中連接點的電阻。
高電流輸出:為了模擬實際運行時的電流條件,回路電阻測試儀能夠輸出大電流,以揭示潛在的接觸不良問題。
主要應用:
直流電阻測試儀:
變壓器繞組電阻測量:檢測繞組直流電阻的平衡性,判斷是否存在匝間短路、斷股、接觸不良等故障。這是變壓器出廠試驗、交接試驗和預防性試驗的重要項目。
電機、發電機繞組電阻測量:評估繞組的連接狀況和絕緣性能。
電纜電阻測量:用于檢測電纜的長度、截面積和連接質量。
互感器、消弧線圈等感性負載的直流電阻測量:評估其繞組參數。
繼電器線圈、開關觸點等元器件的電阻測量:用于質量控制和故障診斷。
高精度測量:通常具備更高的測量精度和更寬的測量范圍。
溫度補償功能:高端直流電阻測試儀會具備溫度補償功能,因為導體的電阻值會隨溫度變化而變化。
主要應用:
特性 | 回路電阻測試儀 | 直流電阻測試儀 |
主要測量對象 | 大電流回路的接觸電阻 | 各種電氣設備的直流電阻 |
電流輸出 | 大電流 (幾十到幾千安培直流) | 小電流到中等電流 (毫安到安培直流) |
測量目的 | 評估接觸質量,防止過熱或壓降 | 評估繞組、電纜等固有電阻,診斷故障 |
典型應用 | 斷路器、開關、母線連接點接觸電阻測量 | 變壓器、電機繞組、電纜電阻測量 |
關注點 | 低阻值下的大電流承載能力 | 高精度和寬范圍的電阻測量 |
選擇回路電阻測試儀還是直流電阻測試儀,取決于您的具體測量需求:
如果您需要檢測高電流回路(如斷路器觸點、母線連接)的連接質量,以確保其在大電流通過時的安全性和穩定性,那么您需要一臺回路電阻測試儀。
如果您需要精確測量變壓器、電機繞組、電纜等設備的固有直流電阻值,以評估其制造質量或運行狀態,那么直流電阻測試儀是您的不二選擇。
在某些情況下,例如進行變壓器綜合測試時,可能需要同時使用這兩種設備來全面評估其電氣性能。
